Быстроразъёмные соединения БРС
Быстроразъёмные соединения БРС используются для быстрого без болтового соединения и разъединения стальных трубопроводов в магистралях, что позволяет быстро и удобно монтировать и демонтировать стальные трубы.
Типы производимых БРС

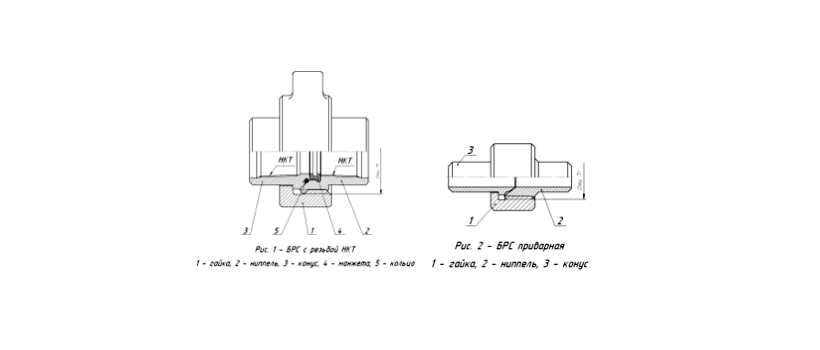

БРС изготавливаются следующих типов: с резьбой НКТ (рис.1) и приварные (рис.2).
Основные параметры и размеры БРС определяются конструкцией линии трубопроводов, а так же необходимыми требованиями к их компоновке и оговариваются конструкторской документацией и требованиями Заказчика.
Технические характеристики
| БРС | Тип | Габаритные размеры мм |
Условный проход, мм |
Присоеденительная резьба конуса и ниппеля |
Присоеденительная резьба гайки |
Рабочее давление, МПа |
|---|---|---|---|---|---|---|
| БРС-2 | 1 | ø 186×138 | 52 | НКТ-60 | Спец. Tr98×12,7 | 21 |
| БРС-3/4 | 2 | ø 60×111 | 18 | - | Спец. Tr40×6 | 21 |
| БРС-1 | 2 | ø 55×117 | 16 | - | Спец. Tr38×6 | 21 |
Условное обозначение БРС должно содержать тип, обозначение присоединительной резьбы (для типа 1), группу прочности ниппеля/конуса. При заказе указываются настоящие технические условия. Пример условного обозначения БРС с присоединительной резьбой НКТ60: 1БРС-2 ТУ 1327-010-61262292-2010
Маркировка БРС наносится на торцовой поверхности гайки и производится на специальном маркировочном ударно-механическом станке глубиной не менее 0,4 мм.
